一、簡介

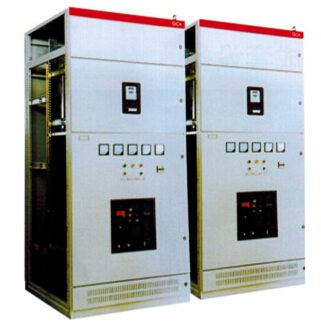

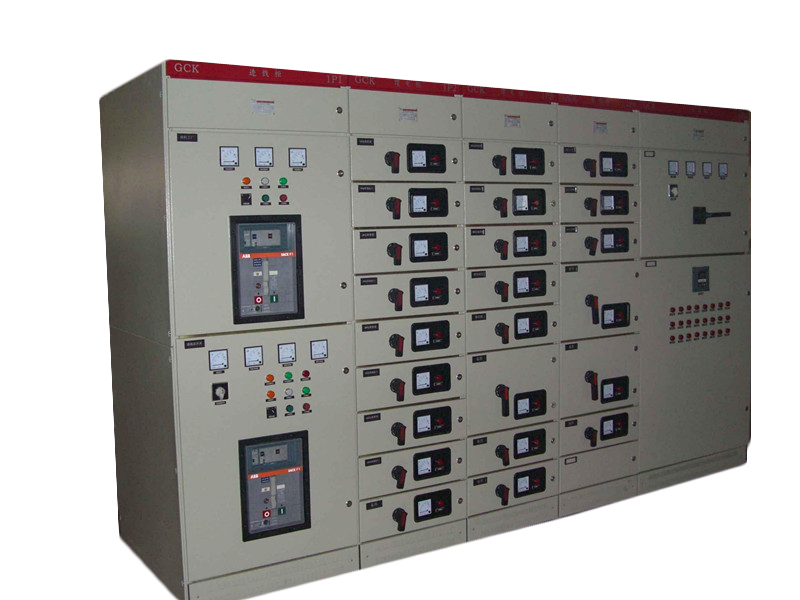

科通電氣GCK系列低壓抽出式成套開關設備（以下簡稱“開關設備”）適用于額定工作電壓380V，交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。本產品符臺GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、IEC604391《低壓成套開關設備和控制設備》等標準。

二、使用條件

1、海拔高度：不超過2000m。

2、環境溫度：-5℃~+40℃，日平均溫度不高于+35℃。

3、相對濕度：在溫度為+40℃時不超過50%；在溫度較低時允許有較高的相對濕度，例如+20℃時為90%。

4、沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

5、與垂直面傾斜不超過50。

6、適用于以下溫度的運輸和儲存過程，-25℃~+55℃，在短時間內（不超過24h）不超過+70℃。

7、如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出，協商解決。

三、產品特點：

   具體分斷能力高，動熱穩定性能好，結構先進、合理、電氣方案切合實際、系列性、通用性強，各種方案單元任意組合，一臺柜所容納的回路較多，節省占地面積，外形美觀，防護等級高，案例可靠，維護方便等優點。產品符合IEC439標準，也符合GB7251-87《低壓成套開關設備》國家標準和ZBK36001-89《低壓抽出式成套開關設備》標準。

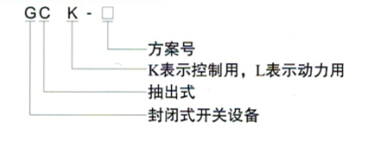

四、型號及含義

五、技術參數

1、額定絕緣電壓：660V、1000V：

2、額定工作電壓：380V、660V：

3、輔助電路額定電壓： AC 220V、380V、DC 110V、220V:

4、使用頻率：50Hz～60Hz：

5、額定電流：水平母線≤3150A  垂直母線630A、800A，1200A

6、額定短時耐受電流：50、80kA/ls  中性母線30kA/ls：

7、額定峰值電流：105kA/O.ls，50kA/O.ls；

8、功能單元（抽屜）分斷能力：50kA（有效值）

9、外殼防護等級：IP30、IP40：

10、母線設置：三相四線制、三相五線制：

11、操作方式：就地、遠方、自動；

六、訂貨須知

用戶訂貨時應提供如下資料：

a. 產品的全型號（包括主電路方案號和輔助電路方案號）

b. 主電路系統組合順序圖（排列圖及一次單線圖）

c. 輔助電路電氣原理圖

d. 柜內元器件清單

e. 配電柜的排列圖

f. 配電柜表面漆膜顏色

g. 其它與產品正常使用條件不符的特殊要求

外形尺寸（寬*深*高）：

柜高：2200mm

柜寬：600、800、1000、1200（800+400）mm

柜深：800、1000mm

湖南科通電氣“振礦”牌產品

質量保證，放心購買！
